Ethernet Gateway / Kommunikationsmodul

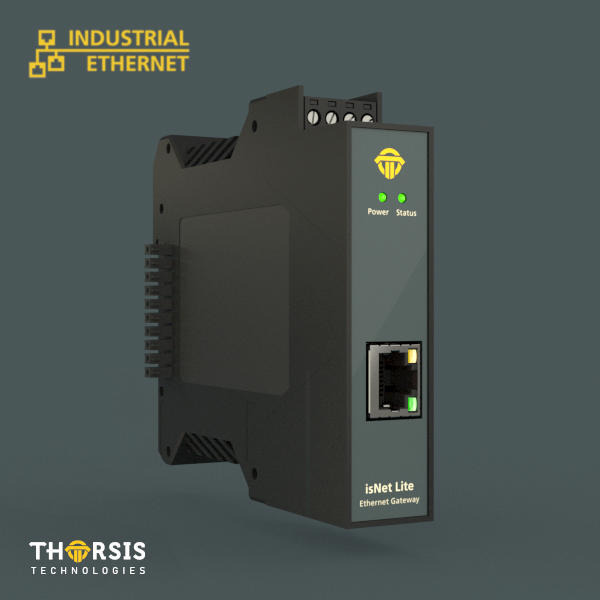

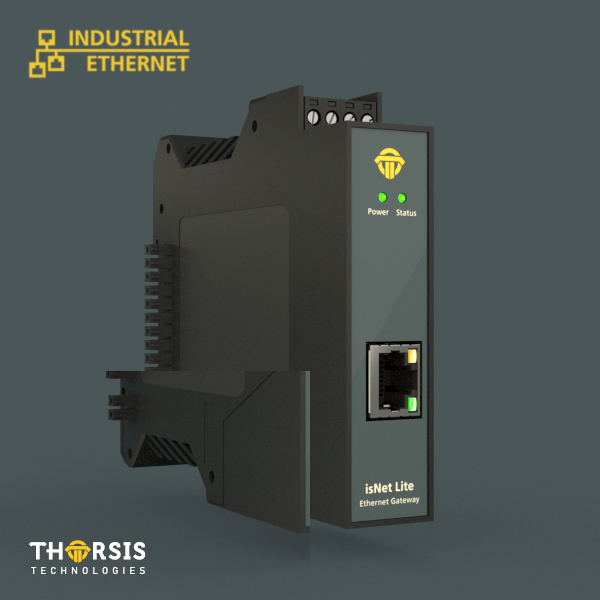

isNet Lite Ethernet Gateway

Artikelnummer 19300-0101

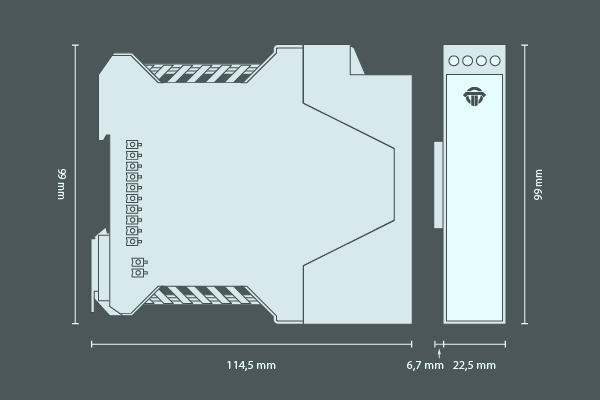

Modul für Hutschienenmontage EN50022
Spannungsversorgung 19,2V..30V DC
Anschlüsse RJ 45 (Ethernet)
Prozessor ARM9 32Bit 400 MHz
RAM 32 MB
Flash 256 MB
Übertragungsrate Ethernet: 10 Mbit/s – 100 Mbit/s
Schutzart IP20
Kühlung Konvektionskühlung, lüfterlos
Gehäusematerial Polyamid
Gewicht 140 g
Betriebstemperatur -40 °C ... 70 °C
Lagertemperatur -40 °C ... 85 °C
Zulassungen UL (E465797)
Treibersoftware Windows XP, Vista, 7, 8, 10
Lieferumfang Kopfstation, BUS-Abschlusswiderstand, Dokumentation deutsch und englisch auf USB Stick
verfügbare Software isNet DTM, isPro CommDTM (FDT), isPro MultiServer (OPC), OPC UA Server(FDI Communication Server)

Kontakt

Angebot
Support

Downloads

Das isNet Lite ist ein Ethernet-Gateway in einem kompakten modularen Gehäuse. Es lässt sich für vielfältige Zwecke der Fernüberwachung und Fernbedienung einsetzen. Das isNet Lite wird passend zur Anwendung immer zusammen mit einem oder mehreren feldbusspezifischen Modulen benutzt. Das isNet Lite ist dabei immer die Kopfstation. Bis zu fünf verschiedene Feldbusmodule lassen sich anschließen, wobei die Module frei kombiniert werden können. Die Montage erfolgt auf der Hutschiene. Die Module sind für den Einsatz in industriellen Umgebungen vorgesehen, auf Lüfter wurde bewusst verzichtet. Auf dem Ethernet-Bus unterstützt das Modul die Protokolle PROFINETModbus TCP und HART over IP. Zusammen mit den verschiedenen Feldbusmodulen lassen sich somit nahezu beliebige Gateways wie z.B. PROFINET zu PROFIBUS PAModbus TCP zu HART oder Ethernet zu FOUNDATION Fieldbus realisieren. Der parallele Zugriff z.B. eines PROFINET Controllers zusammen mit Zugriffen zu Parameterierung über FDT von einem Engineering Arbeitsplatz aus wird natürlich ebenfalls unterstützt. So kann der PROFINET Controller Daten von einem Feldgerät abholen, während gleichzeitig von einem PC aus Parameter aus dem Gerät ausgelesen oder geschrieben werden.

Anwendungen

  • stationäres Monitoring mit Oszilloskop
  • modularer Aufbau von PROFIBUS-Repeatern
  • als innovativen Ersatz für HART Multiplexer
  • Kopfstation mit PROFINET IO Device und Mapping Layer für PROFIBUS und HART
  • Erweiterungsmodul isNet H@rt für direkte Integration von HART Geräten
  • Erweiterungsmodul isNet PA für direkte Integration von PROFIBUS PA Geräten

Kanal Zuordnung
